使用Python、Dash和RisingWave可视化实时数据

教程
Kafka Pandas SQL

实时数据对企业快速决策至关重要。通过视觉呈现这些数据，决策过程可以更加迅速。我们可以利用各种数据应用或仪表盘创建数据的视觉表示。Dash是一个开源的Python库，提供了广泛的预置组件，用于创建交互式图表、图形、表格及其他用户界面元素。RisingWave是一种基于SQL的流式数据库，专为实时数据处理设计。本文将阐述如何运用Python、Dash和RisingWave来实现实时数据的视觉化展示。

如何实时可视化数据

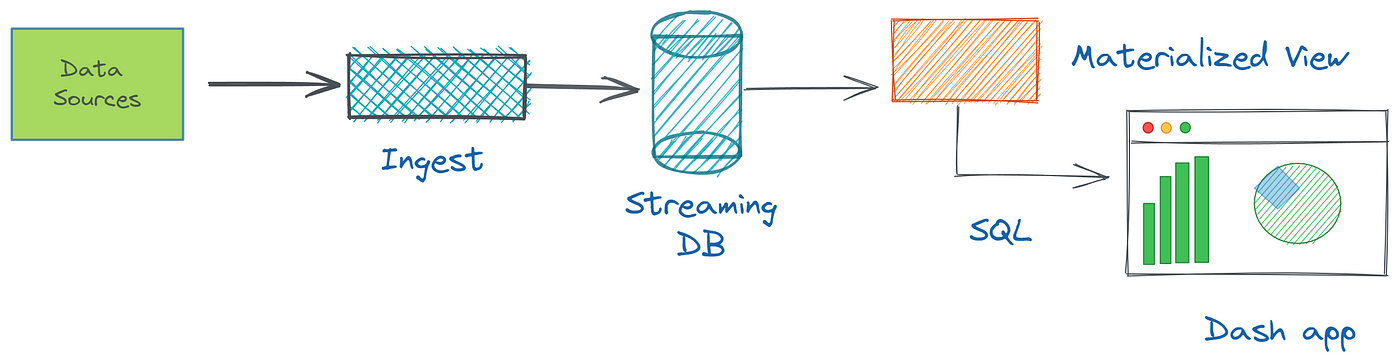

我们了解到，实时数据是指从不同数据源收集到后立即生成并处理的数据。这些数据源可以是如Postgres或MySQL这样的典型数据库，或是像Kafka这样的消息代理。实时数据可视化包含几个步骤：首先，我们采集数据，接着处理，最后在仪表盘上展示这些数据。

在订单配送数据方面，实时可视化这些数据能为餐厅或配送服务的性能提供宝贵洞察。例如，我们可以利用实时数据监控订单配送所需时间，识别配送流程中的瓶颈，并追踪订单量的时间变化。处理不断变化的数据时，跟踪所有动态并识别模式或趋势可能颇具挑战。借助Dash和RisingWave等免费工具，我们能创建交互式可视化，以便探索和分析这种持续变化的数据。

谈到数据处理，首先想到的编程语言可能是Python，因为它拥有丰富的库。Dash便是其中之一，它让我们仅用Python代码就能构建出丰富且可定制的用户界面数据应用。Dash基于Flask、Plotly.js和React.js这些流行的Web开发工具构建，因此无需掌握HTML、CSS或其他JavaScript框架知识。

通过RisingWave，我们可以从多种来源获取数据流，创建针对复杂查询优化的物化视图，并使用SQL查询实时数据。由于RisingWave与PostgreSQL兼容，我们可以使用psycopg2（Python中的PostgreSQL客户端库）驱动程序连接到RisingWave并执行查询操作。详情见下一部分。

可视化订单配送数据演示

在本演示教程中，我们将利用以下GitHub仓库中的RisingWave示例，假设所有必要设置已通过Docker Compose完成。您可以在官方网站上查看其他运行RisingWave的方法。我们有一个名为delivery_orders的Kafka主题，其中包含食品配送网站上每笔订单的事件。每个事件都包含有关订单的信息，如订单ID、餐厅ID和配送状态。工作负载生成器（名为Datagen的Python脚本）模拟连续生成随机模拟数据，并将它们流式传输到Kafka主题中。实际上，这些模拟数据可以替换为您网络应用或后端服务传来的数据。

开始之前

要完成本教程，您需要以下条件：

我所测试的演示是在Windows操作系统上进行的，安装了Docker桌面和Python 3.10.11版本。

第一步：搭建RisingWave演示集群

首先，将RisingWave示例仓库克隆到本地环境。

git clone <https://github.com/risingwavelabs/risingwave.git>

接着，进入integration_tests/delivery目录，并根据docker compose文件启动演示集群。

cd risingwave/integration_tests/delivery
docker compose up -d

确保所有容器均已成功运行！

第二步：安装Dash和Psycopg2库

要安装Dash，您还可以参考网站上的Dash安装指南。基本上，我们需要通过运行以下pip install命令来安装两个库（Dash本身和Pandas）：

# This also brings along the Plotly graphing library.
# Plotly is known for its interactive charts
# Plotly Express requires Pandas to be installed too.
pip install dash pandas

我们还应该安装psycopg2以与RisingWave流数据库进行交互：

pip install psycopg2-binary

步骤3：创建数据源

要使用RisingWave摄取实时数据，首先需要设置一个数据源。在演示项目中，应将Kafka定义为数据源。我们将创建一个名为create-a-source.py的新文件，与我们在integration_tests/delivery目录中连接到RisingWave的Python脚本相同，并创建一个表以消费和持久化delivery_orders Kafka主题。您只需将以下代码复制并粘贴到新文件中即可。

import psycopg2

conn = psycopg2.connect(database="dev", user="root", password="", host="localhost", port="4566") # Connect to RisingWave.

conn.autocommit = True # Set queries to be automatically committed.

with conn.cursor() as cur:
    cur.execute("""
CREATE TABLE delivery_orders_source (
    order_id BIGINT,
    restaurant_id BIGINT,
    order_state VARCHAR,
    order_timestamp TIMESTAMP
) WITH (
    connector = 'kafka',
    topic = 'delivery_orders',
    properties.bootstrap.server = 'message_queue:29092',
    scan.startup.mode = 'earliest'
) ROW FORMAT JSON;""") # Execute the query.

conn.close() # Close the connection.

创建文件后，运行python create-a-source.py，它将在RisingWave中创建源表。

步骤4：创建物化视图

接下来，我们创建一个类似于创建表的物化视图。我们创建一个名为create-a-materialized-view.py的新文件，并使用psycopg2库运行SQL查询。也可以将上述最后两个步骤合并为一个Python脚本文件。

import psycopg2

conn = psycopg2.connect(database="dev", user="root", password="", host="localhost", port="4566")
conn.autocommit = True

with conn.cursor() as cur:
    cur.execute("""CREATE MATERIALIZED VIEW restaurant_orders_view AS
SELECT
    window_start,
    restaurant_id,
    COUNT(*) AS total_order
FROM
    HOP(delivery_orders_source, order_timestamp, INTERVAL '1' MINUTE, INTERVAL '15' MINUTE)
WHERE
        order_state = 'CREATED'
GROUP BY
    restaurant_id,
    window_start;""")

conn.close()

上述SQL查询实时计算过去15分钟内从特定餐厅创建的订单总数，并将结果缓存在物化视图中。如果有任何数据变更或新的Kafka主题到达，RisingWave会自动递增并更新物化视图的结果。一旦设置好数据源和物化视图，就可以开始摄取数据，并使用Dash可视化这些数据。

步骤5：构建Dash应用

现在我们构建Dash应用，查询并可视化RisingWave中物化视图的内容。您可以参考20分钟学会Dash教程，了解Dash的基本构建块。我们的示例应用代码以表格和图形形式展示餐厅订单数据。请参见以下dash-example.py中的Python代码：

import psycopg2
import pandas as pd
import dash
from dash import dash_table
from dash import dcc
import dash_html_components as html
import plotly.express as px

# Connect to the PostgreSQL database
conn = psycopg2.connect(database="dev", user="root", password="", host="localhost", port="4566")

# Retrieve data from the materialized view using pandas
df = pd.read_sql_query("SELECT window_start, restaurant_id, total_order FROM restaurant_orders_view;", conn)

# Create a Dash application
app = dash.Dash(__name__)

# Define layout
app.layout = html.Div(children=[
    html.H1("Restaurant Orders Table"),
    dash_table.DataTable(id="restaurant_orders_table", columns=[{"name": i, "id": i} for i in df.columns], data=df.to_dict("records"), page_size=10),
    html.H1("Restaurant Orders Graph"),
    dcc.Graph(id="restaurant_orders_graph", figure=px.bar(df, x="window_start", y="total_order", color="restaurant_id", barmode="group"))
])

# Run the application
if __name__ == '__main__':
    app.run_server(debug=True)

此代码片段利用pandas从restaurant_orders_view物化视图中提取数据，并通过dash_table.DataTable在Dash表格中展示，同时使用dcc.Graph呈现条形图。表格与条形图的列对应于物化视图中的列（’window_start’, ‘total_order’, 和 ‘restaurant_id’），而行则对应视图中的数据。

步骤6：查看结果

通过运行上述dash-example.py脚本，您可以启动应用程序，并在网络浏览器中访问http://localhost:8050/（终端会提示您前往此链接）。

总结

总体而言，Dash是一款强大的工具，适用于创建需要复杂用户界面和数据可视化能力的数据分析视图，这一切都得益于Python编程语言的简洁与优雅。当我们将其与RisingWave流数据库结合使用时，能够洞察实时数据，从而帮助我们做出更明智的决策并采取行动以优化性能。
